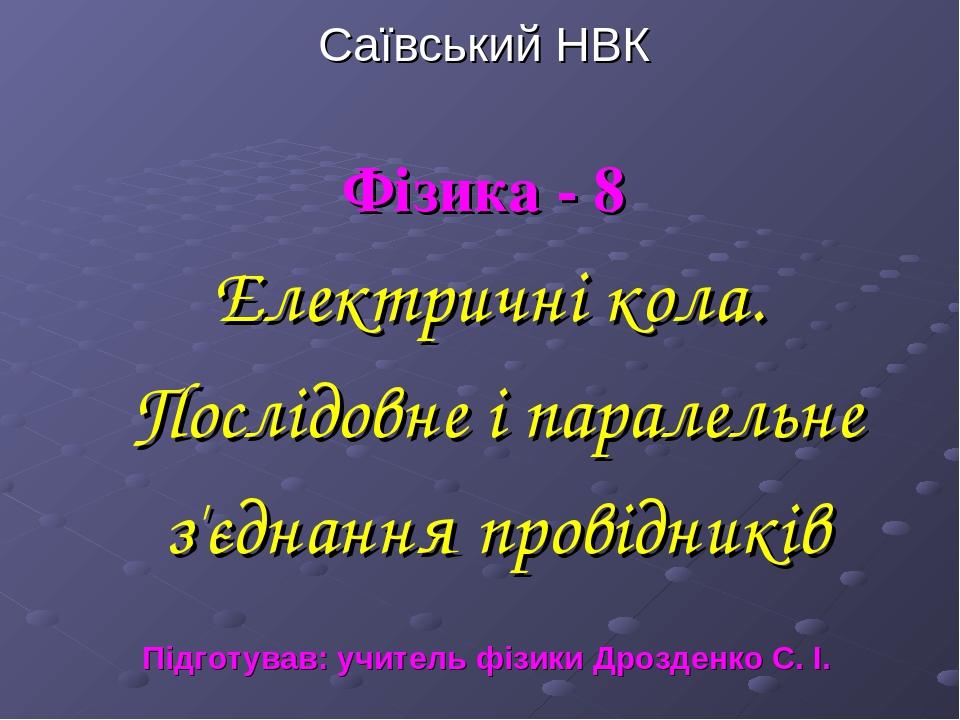

Саївський НВК Фізика - 8 Електричні кола. Послідовне і паралельне з'єднання провідників Підготував: учитель фізики Дрозденко С. І.

* Очікувані результати уроку Сьогодні на уроці ви дізнаєтеся: що таке електричне коло; про елементи електричного кола; про типи з'єднань провідникі...

* Поміркуй! Назвіть елементи електричного кола.

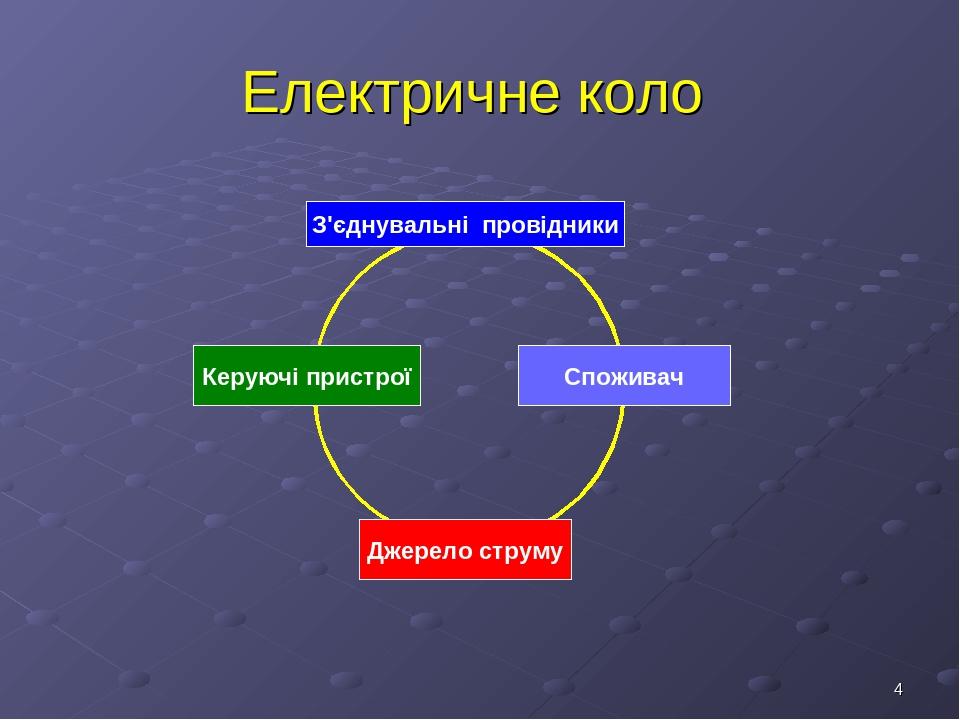

* Електричне коло З'єднувальні провідники Споживач Джерело струму Керуючі пристрої

* Поміркуй! Які з'єднання застосовують в електричних колах?

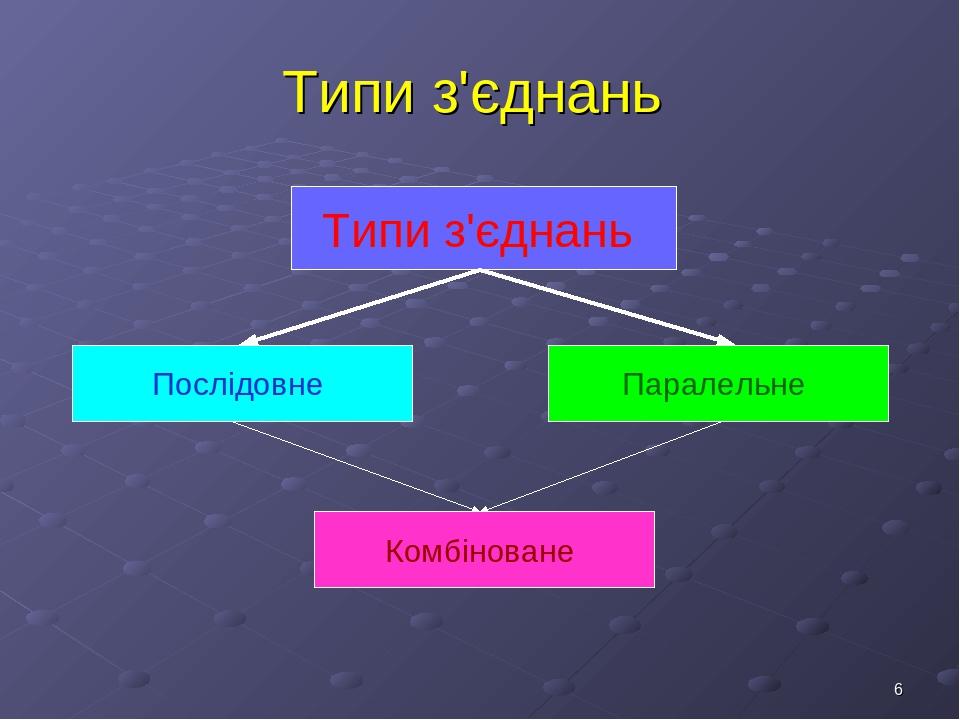

* Типи з'єднань Типи з'єднань Послідовне Паралельне Комбіноване

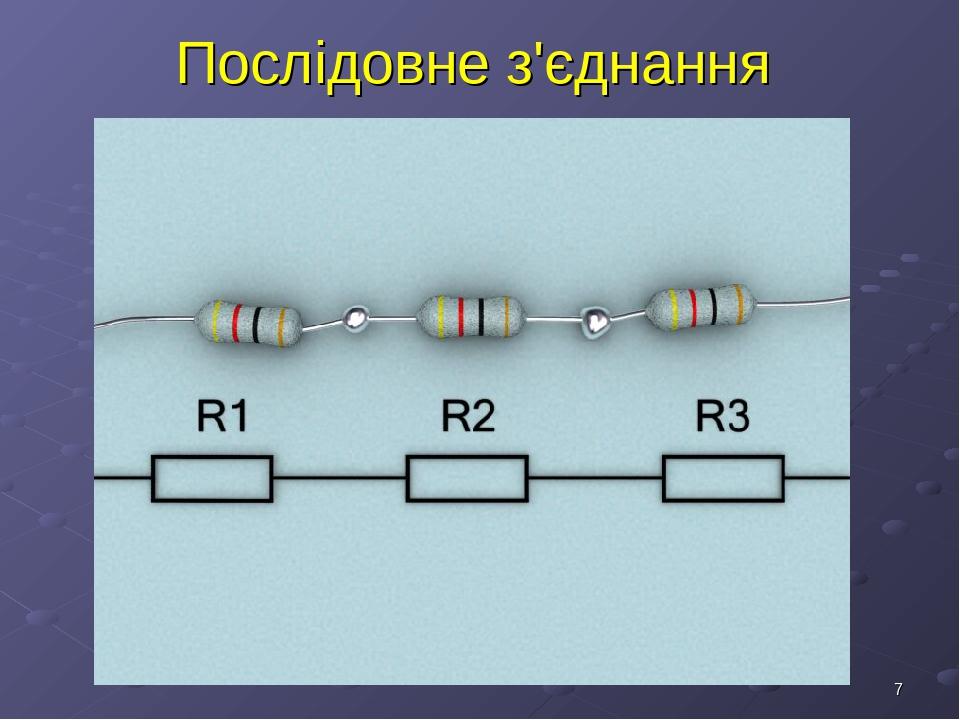

* Послідовне з'єднання

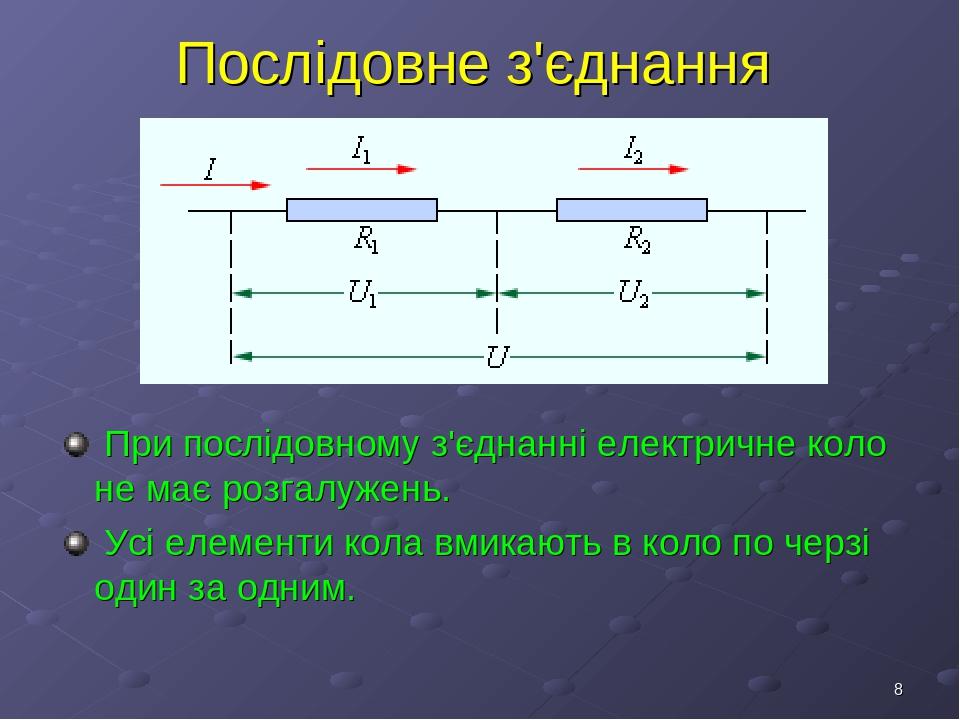

* Послідовне з'єднання При послідовному з'єднанні електричне коло не має розгалужень. Усі елементи кола вмикають в коло по черзі один за одним.

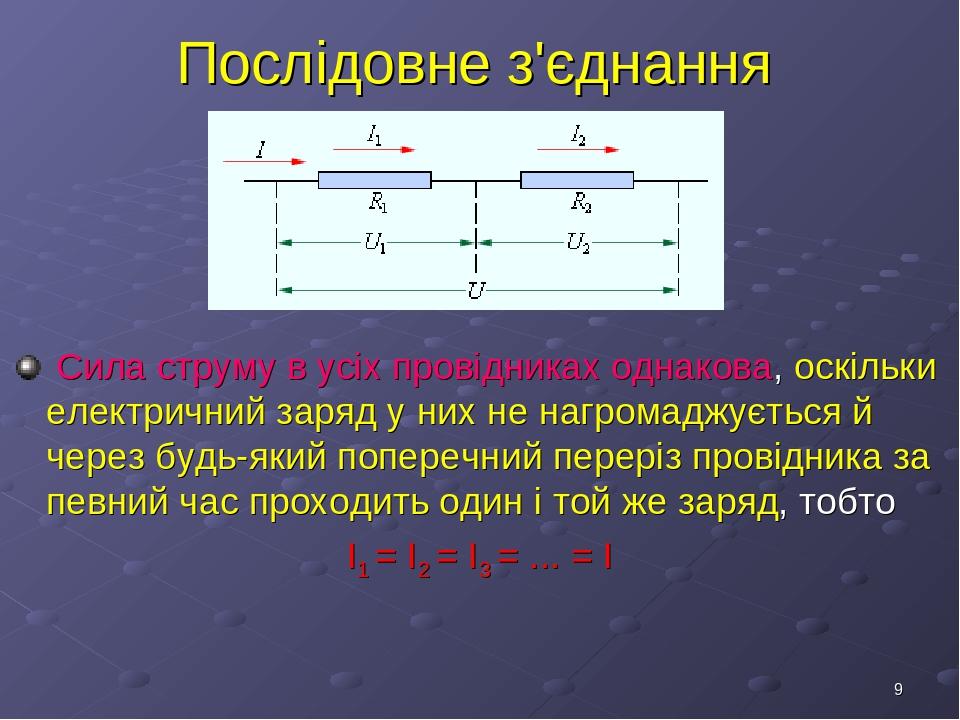

* Послідовне з'єднання Сила струму в усіх провідниках однакова, оскільки електричний заряд у них не нагромаджується й через будь-який поперечний пе...

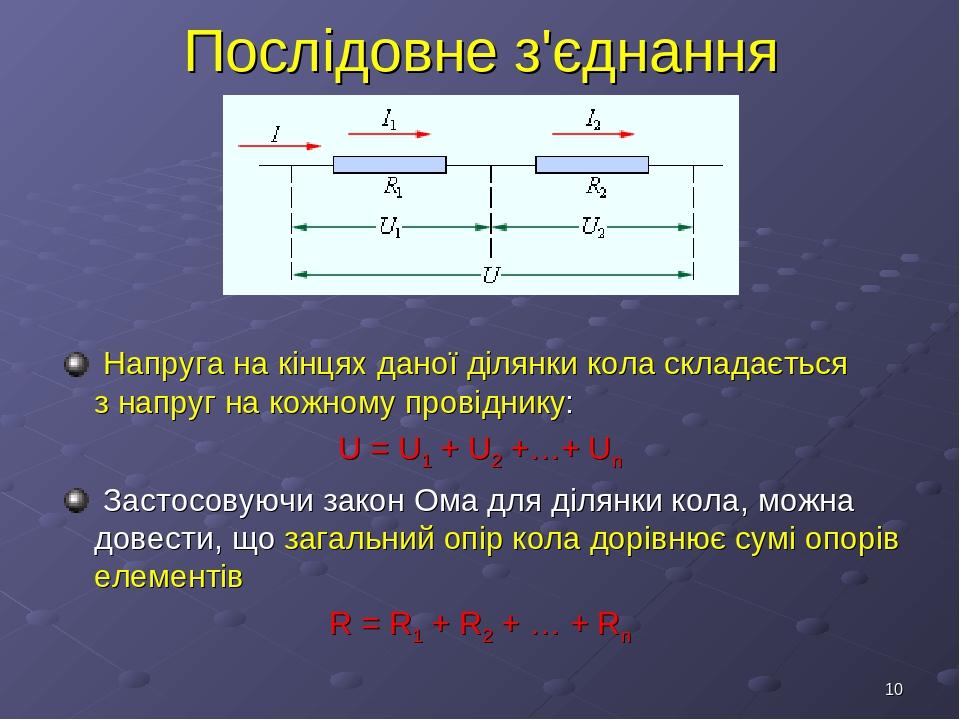

* Послідовне з'єднання Напруга на кінцях даної ділянки кола складається з напруг на кожному провіднику: U = U1 + U2 +…+ Un Застосовуючи закон Ома д...

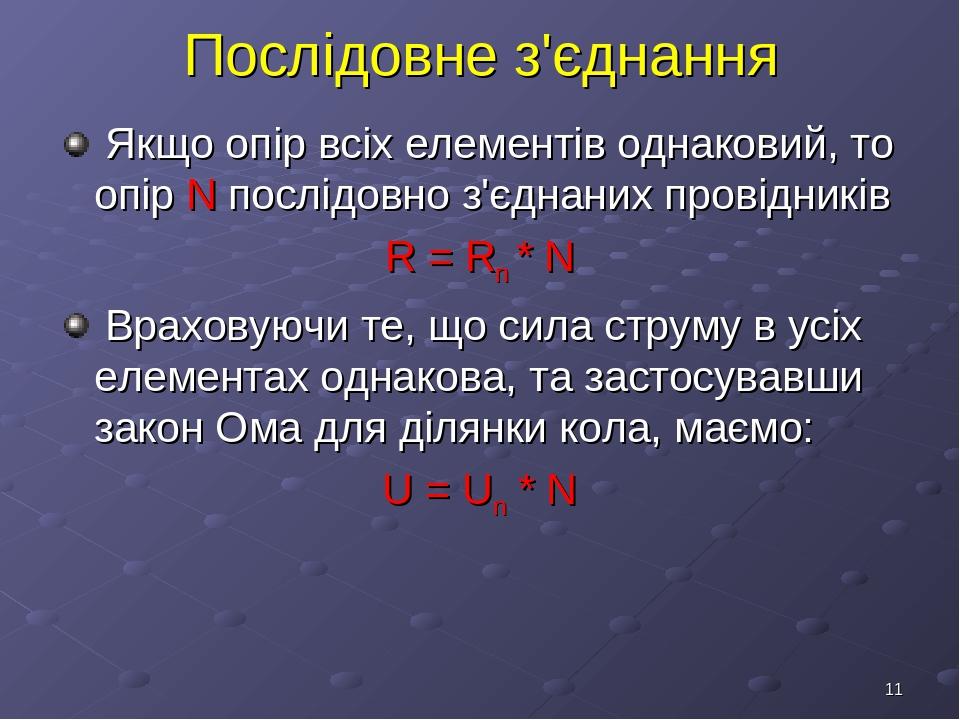

* Послідовне з'єднання Якщо опір всіх елементів однаковий, то опір N послідовно з'єднаних провідників R = Rn * N Враховуючи те, що сила струму в ус...

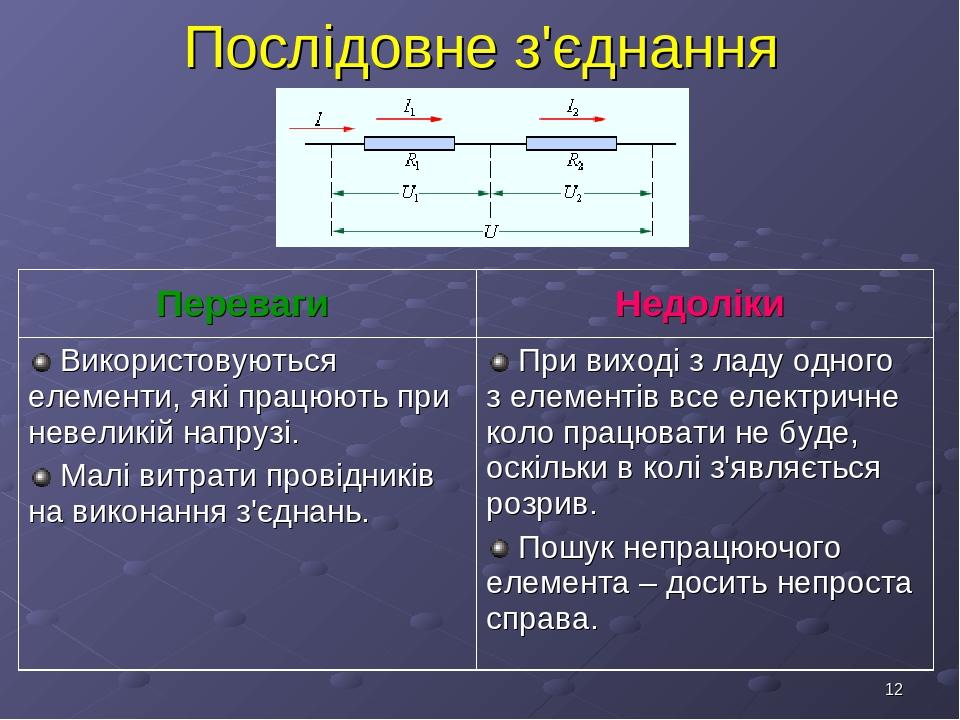

* Послідовне з'єднання Переваги Недоліки Використовуються елементи, які працюють при невеликій напрузі. Малі витрати провідників на виконання з'єдн...

* Застосування послідовного з'єднання За допомогою послідовного з'єднання виготовляють ялинкові гірлянди.

* Паралельне з'єднання

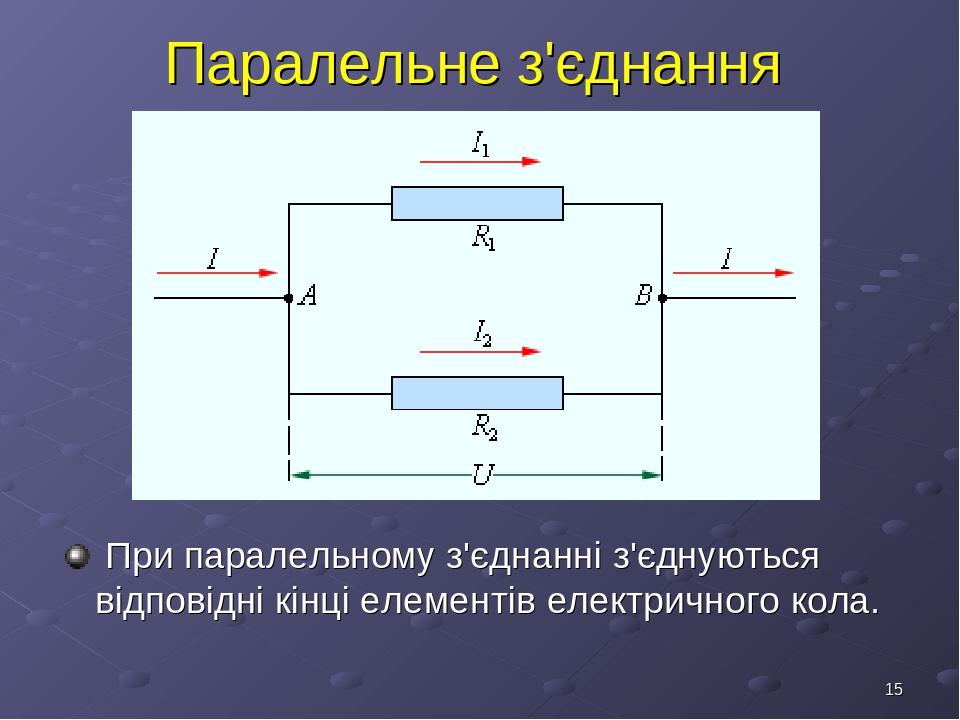

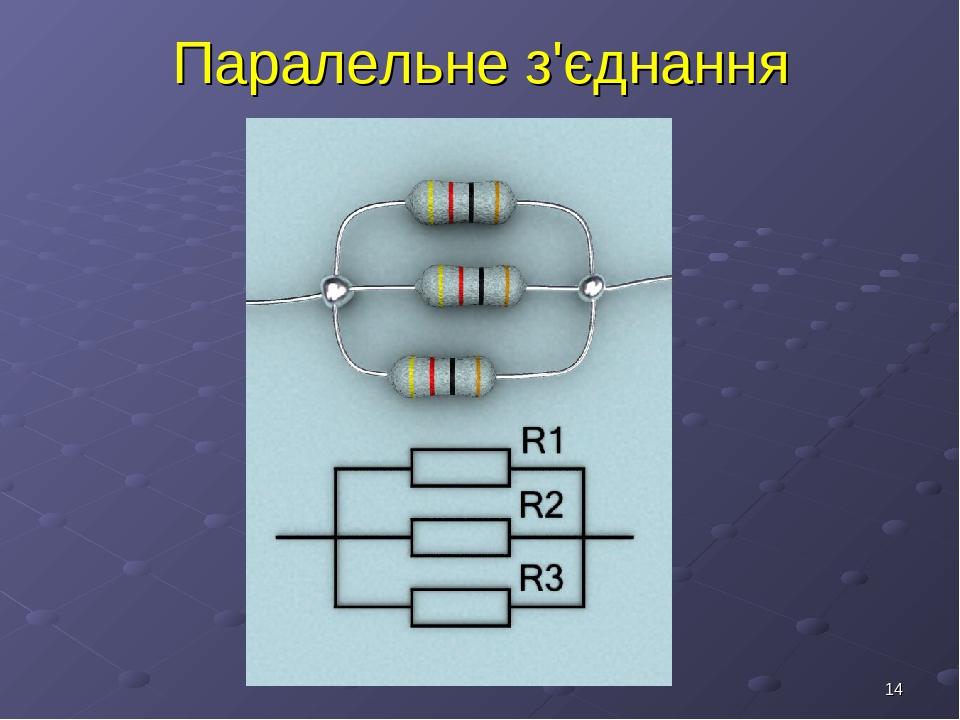

* Паралельне з'єднання При паралельному з'єднанні з'єднуються відповідні кінці елементів електричного кола.

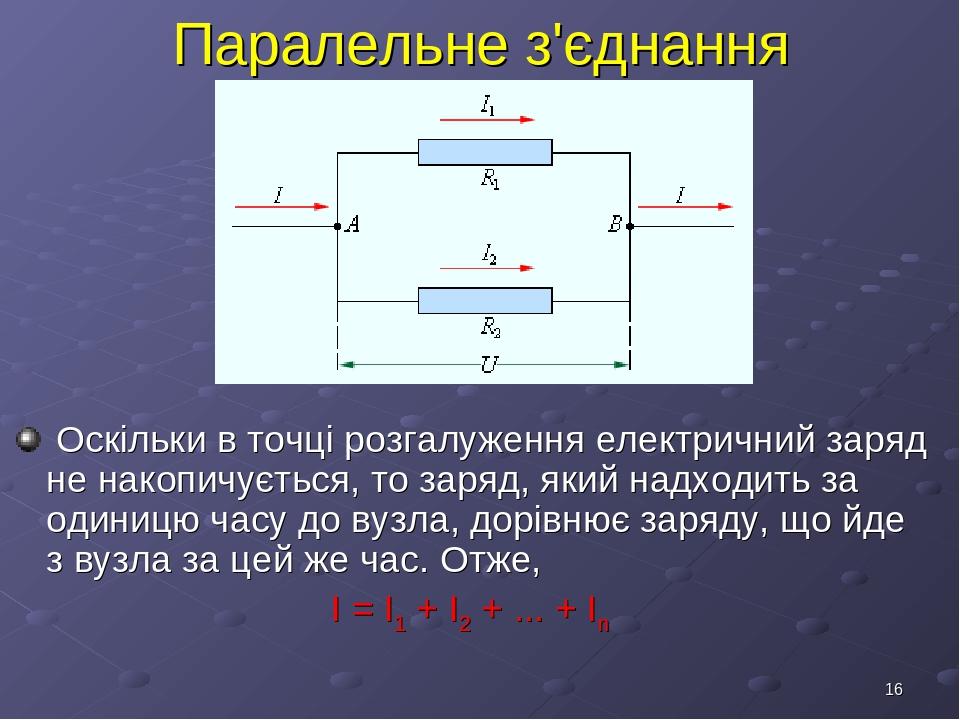

* Паралельне з'єднання Оскільки в точці розгалуження електричний заряд не накопичується, то заряд, який надходить за одиницю часу до вузла, дорівню...

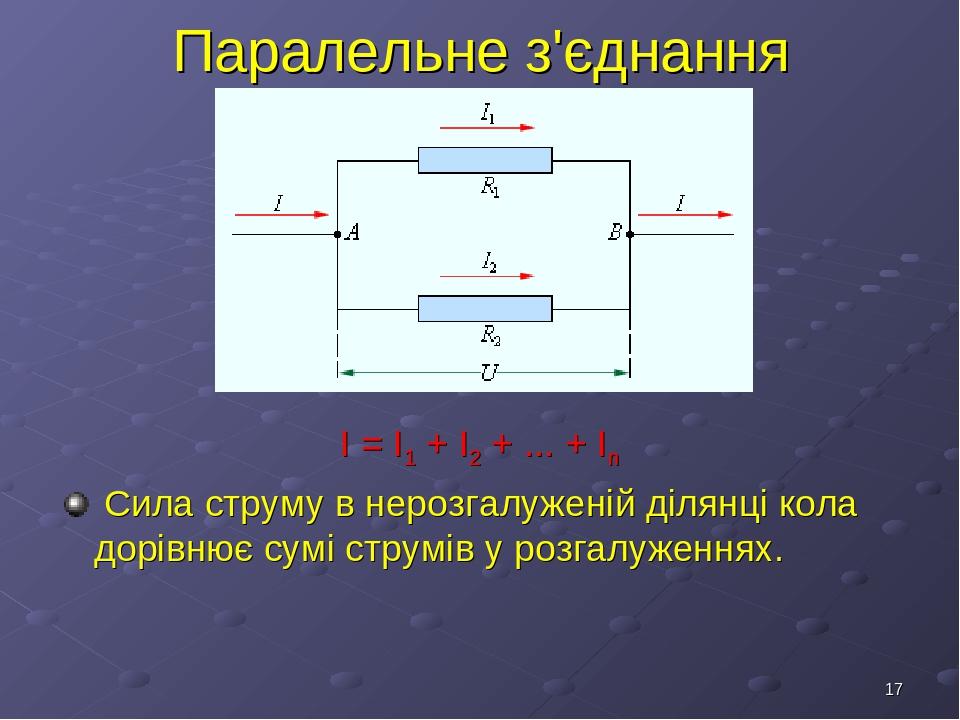

* Паралельне з'єднання І = І1 + І2 + ... + Іn Сила струму в нерозгалуженій ділянці кола дорівнює сумі струмів у розгалуженнях.

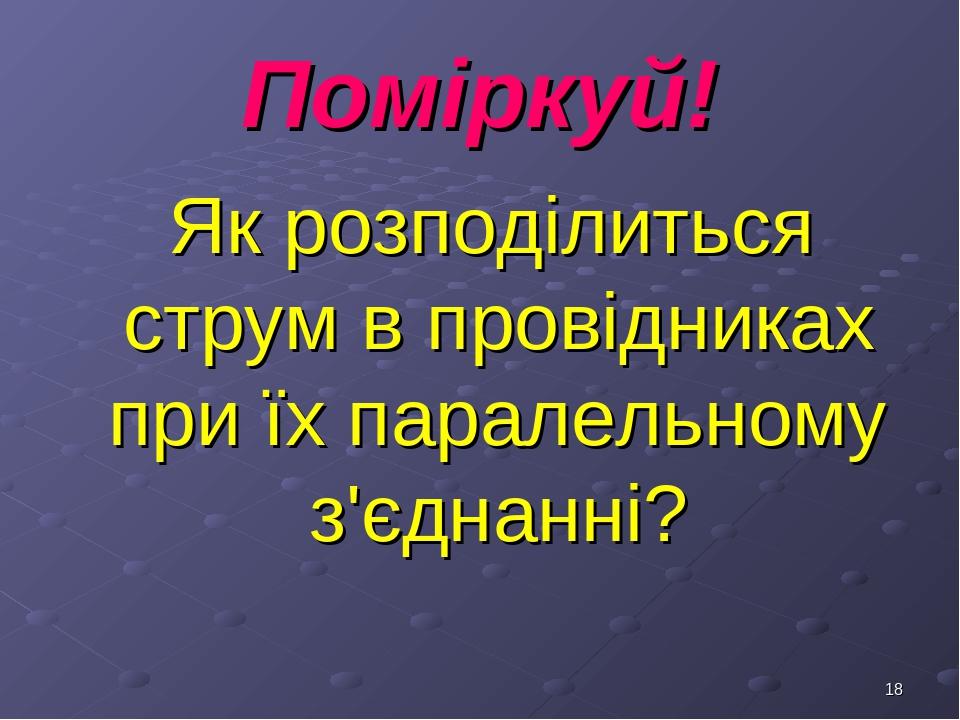

* Поміркуй! Як розподілиться струм в провідниках при їх паралельному з'єднанні?

* Паралельне з'єднання При паралельному з'єднанні сила струму більша в тому провіднику, опір якого менший. Якщо R1 < R2, то І 2> I1

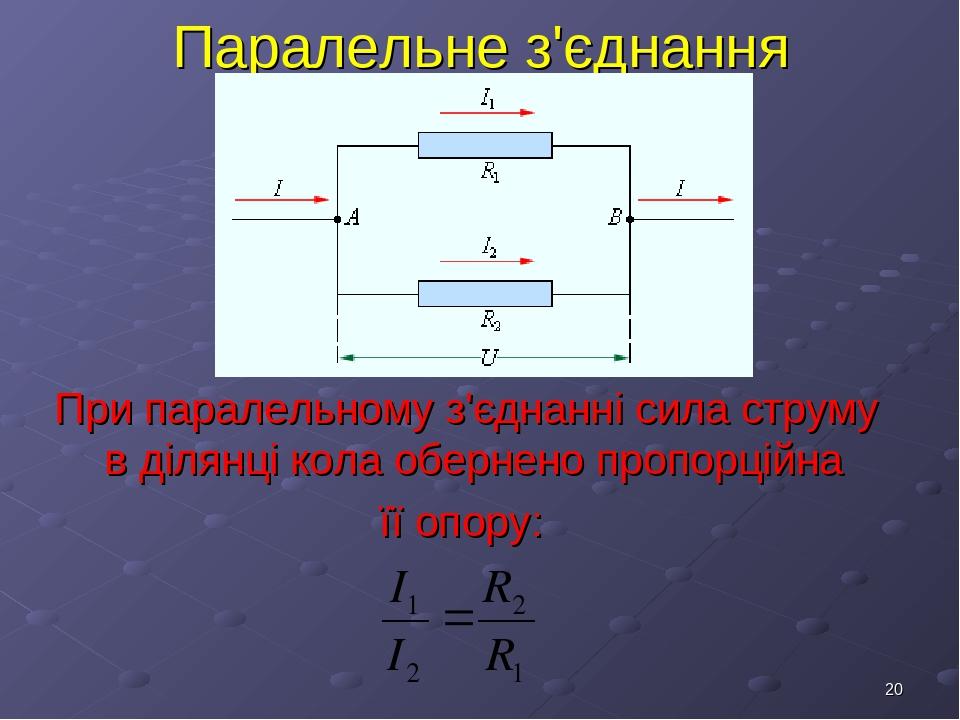

* Паралельне з'єднання При паралельному з'єднанні сила струму в ділянці кола обернено пропорційна її опору:

* Поміркуй! Як розподіляється напруга на провідниках при їх паралельному з'єднанні?

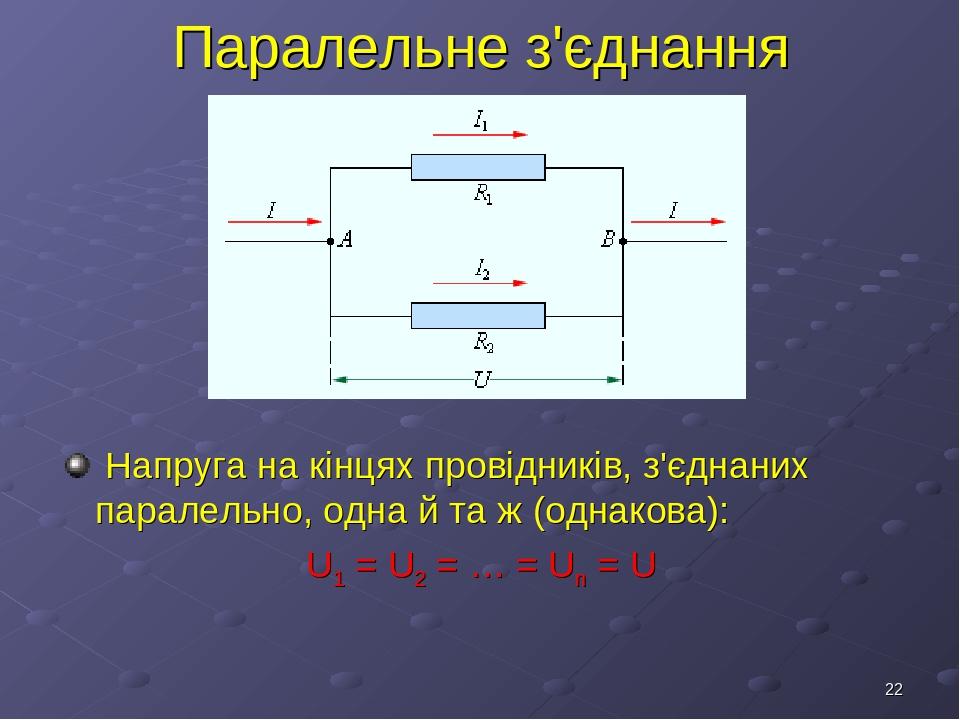

* Паралельне з'єднання Напруга на кінцях провідників, з'єднаних паралельно, одна й та ж (однакова): U1 = U2 = … = Un = U

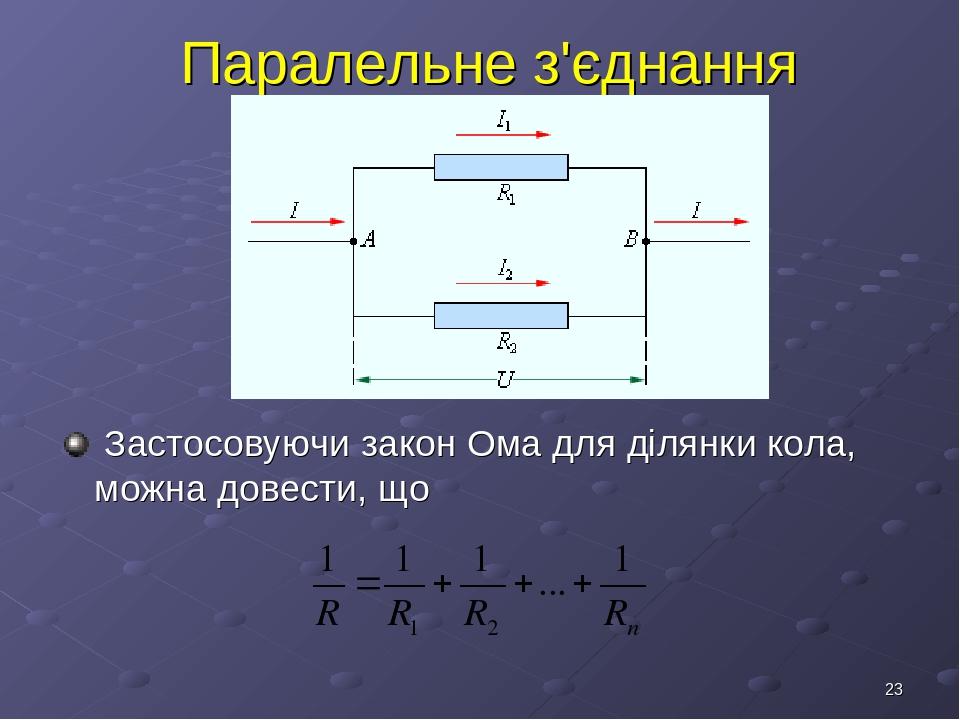

* Паралельне з'єднання Застосовуючи закон Ома для ділянки кола, можна довести, що

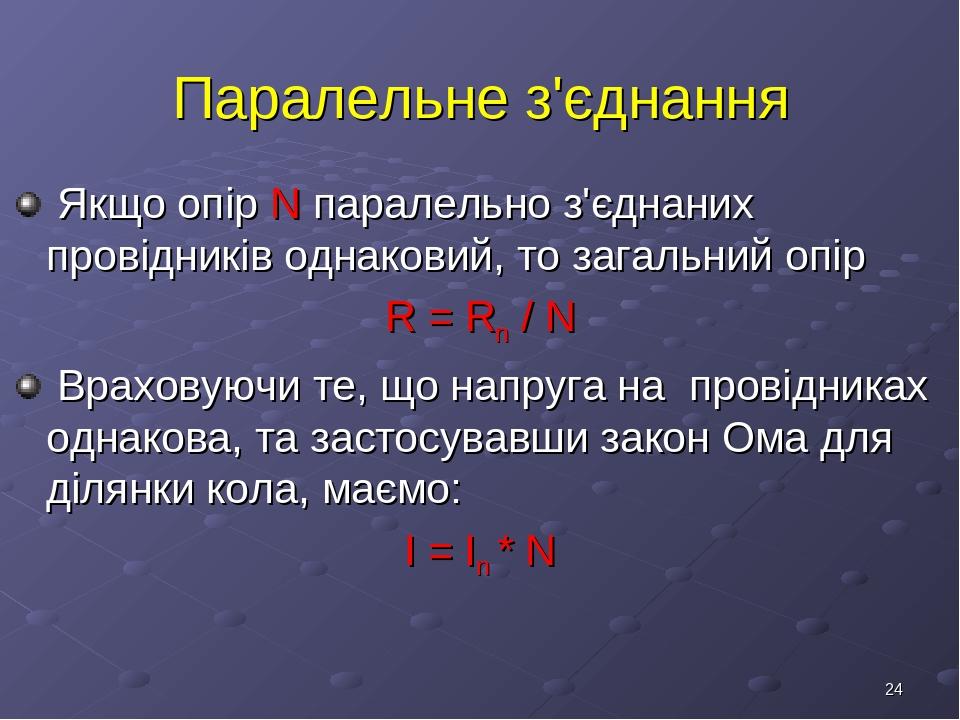

* Паралельне з'єднання Якщо опір N паралельно з'єднаних провідників однаковий, то загальний опір R = Rn / N Враховуючи те, що напруга на провідника...

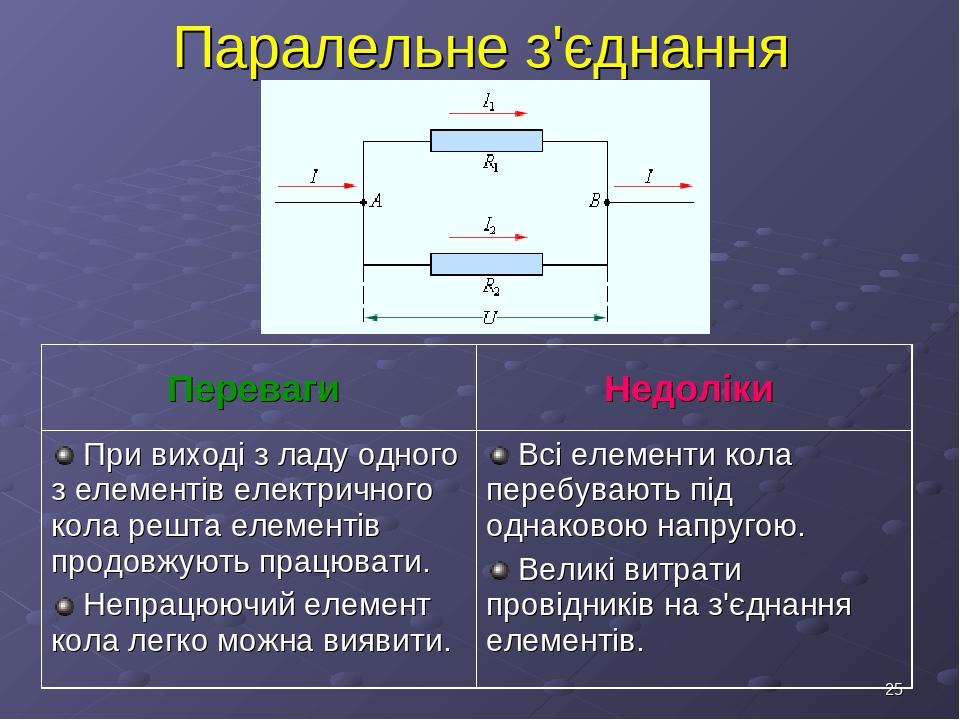

* Паралельне з'єднання Переваги Недоліки При виході з ладу одного з елементів електричного кола решта елементів продовжують працювати. Непрацюючий ...

* Застосування паралельного з'єднання За допомогою паралельного з'єднання виконується електропроводка квартир, з'єднання електрообладнання транспор...

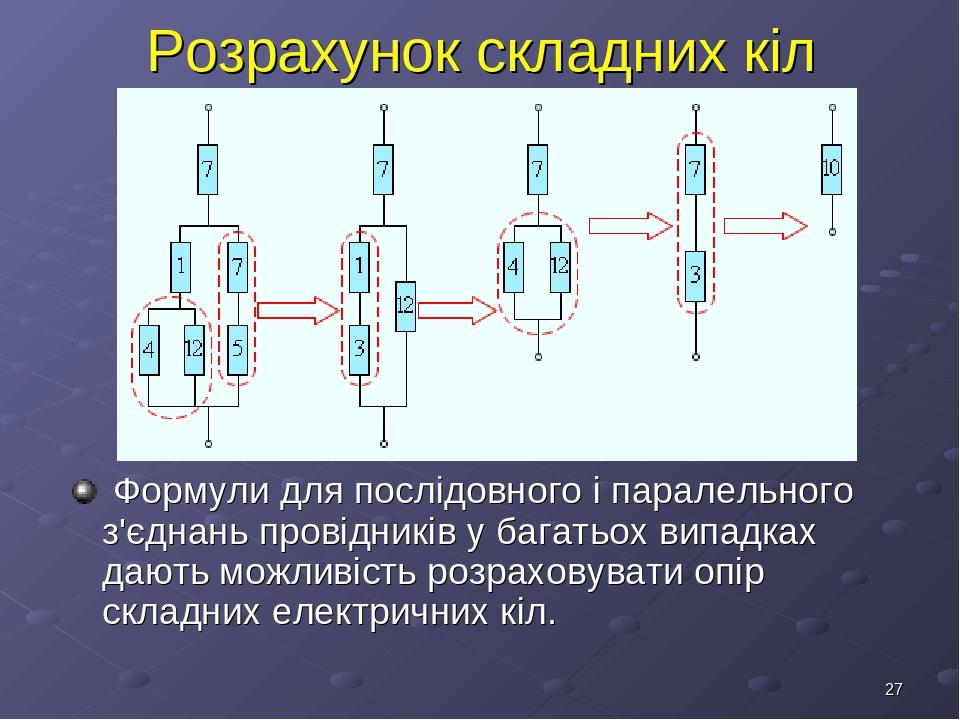

* Розрахунок складних кіл Формули для послідовного і паралельного з'єднань провідників у багатьох випадках дають можливість розраховувати опір скла...

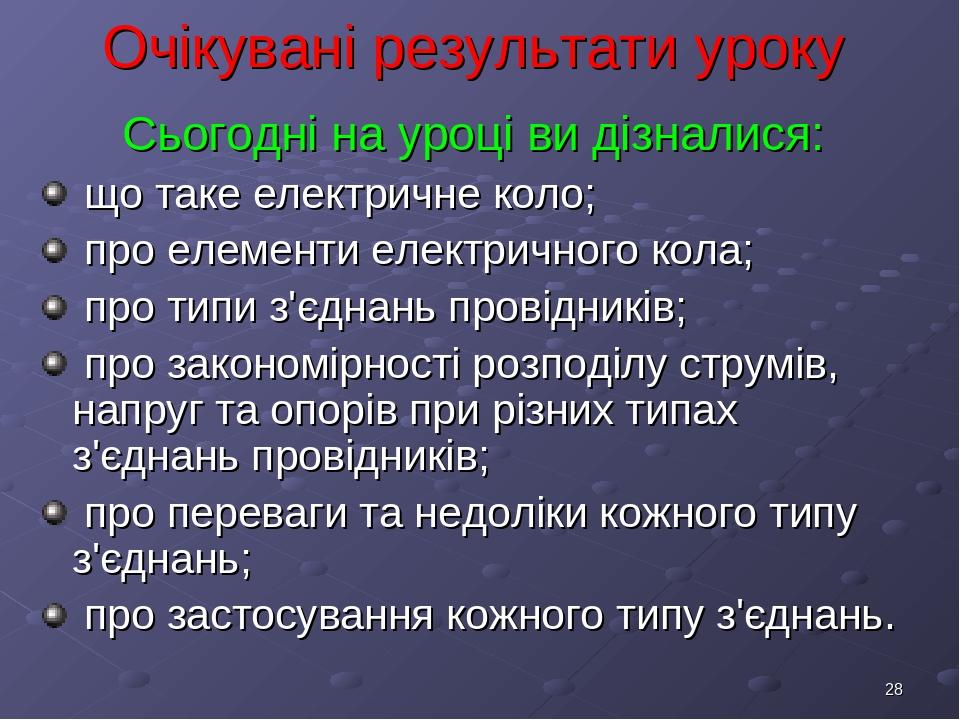

* Очікувані результати уроку Сьогодні на уроці ви дізналися: що таке електричне коло; про елементи електричного кола; про типи з'єднань провідників...

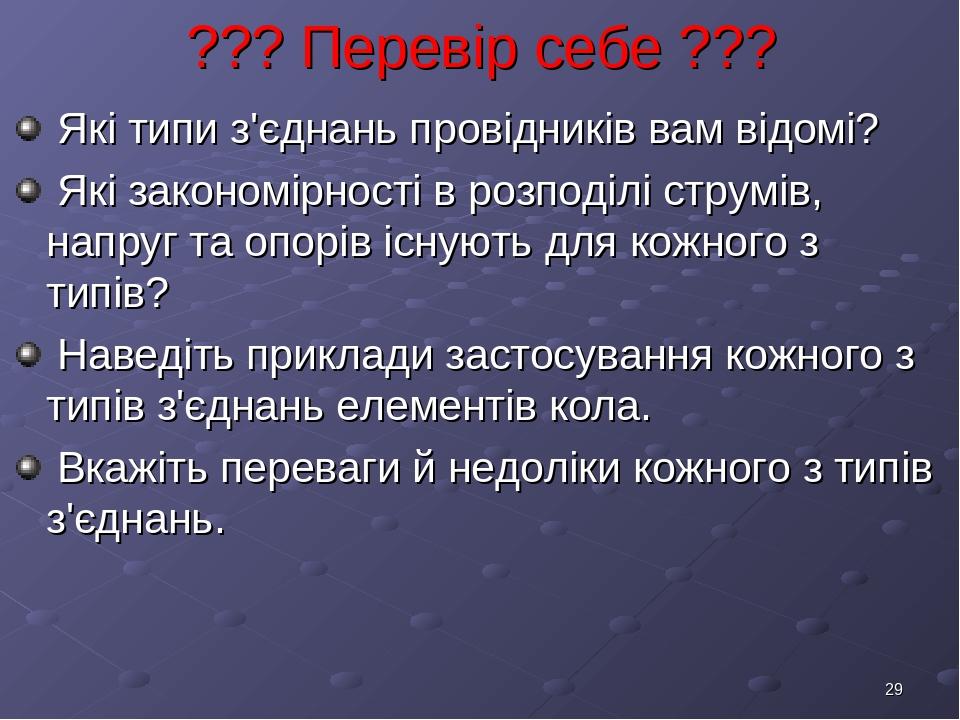

* ??? Перевір себе ??? Які типи з'єднань провідників вам відомі? Які закономірності в розподілі струмів, напруг та опорів існують для кожного з тип...

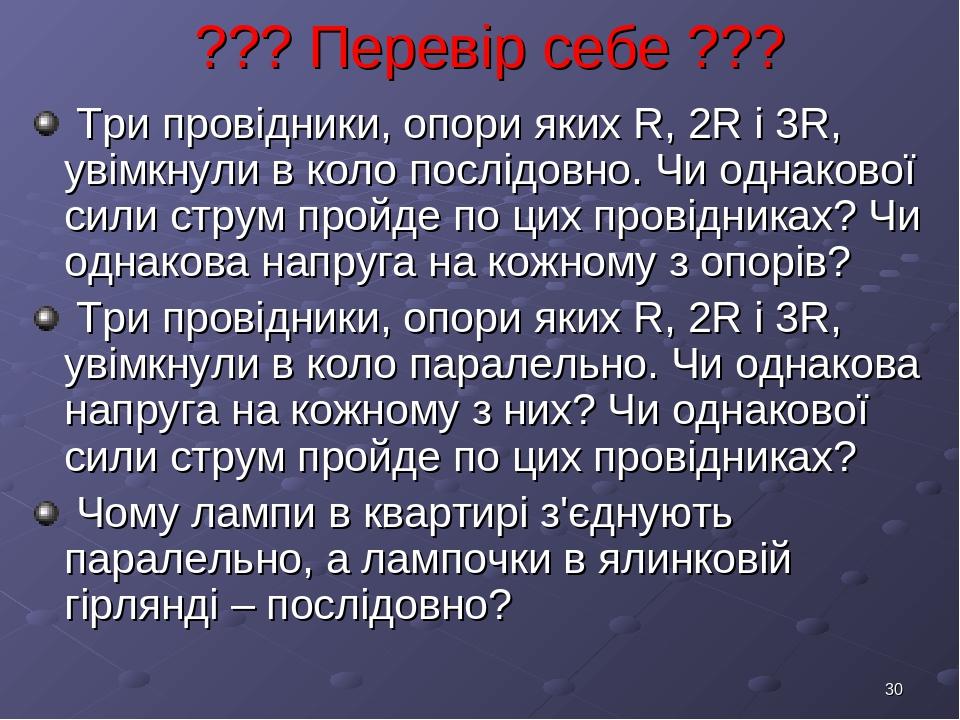

* ??? Перевір себе ??? Три провідники, опори яких R, 2R і 3R, увімкнули в коло послідовно. Чи однакової сили струм пройде по цих провідниках? Чи од...

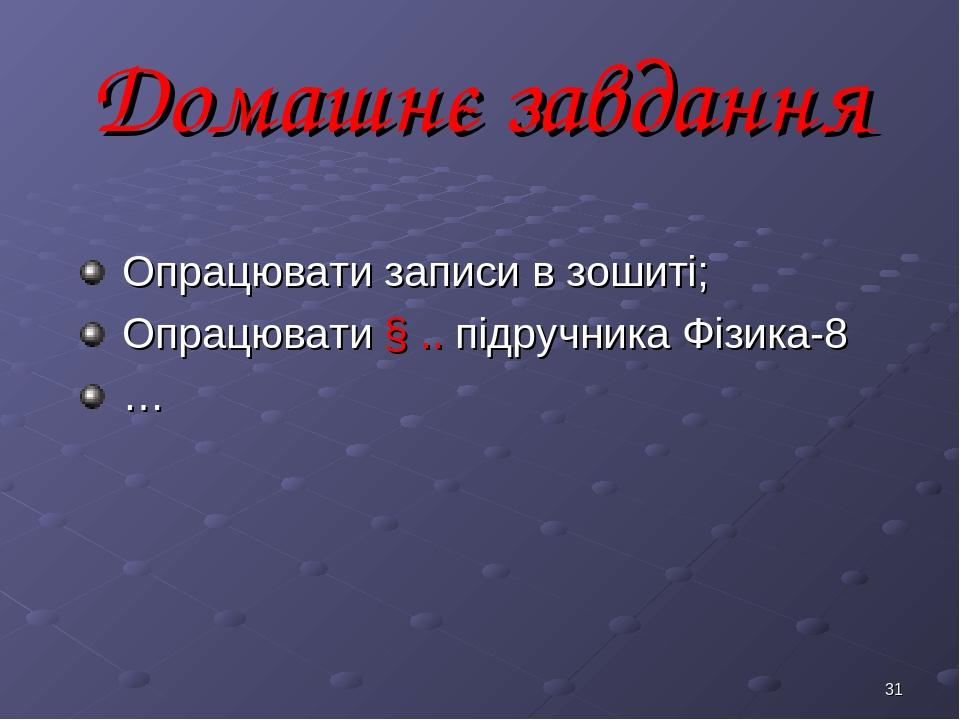

* Домашнє завдання Опрацювати записи в зошиті; Опрацювати § .. підручника Фізика-8 …

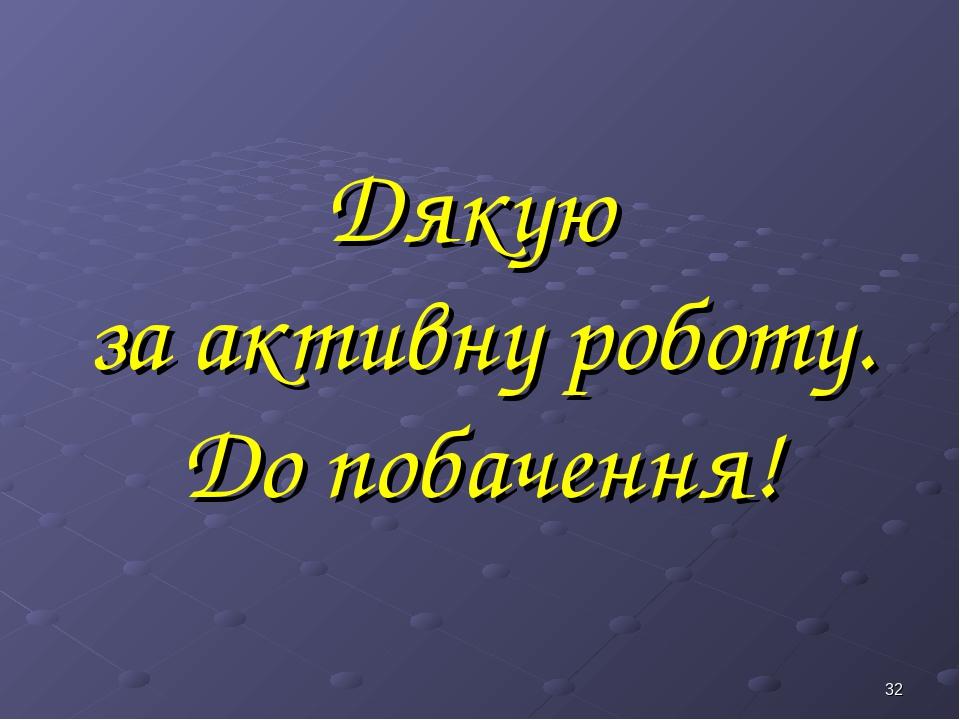

* Дякую за активну роботу. До побачення!

‹‹ ‹
