Генератори індукційного струму. Промислові джерела електричної енергії

Згадайте відповіді на основні питання з теми "Магнітне поле"Що таке магнітне поле? І запишіть відповідь на останнє завдання

1. Який напрямок мають лінії магнітного поля біля постійного магніту?

2. За якими правилами визначають напрям ліній магнітного поля біля провідника зі струмом?

3. Сила Ампера на що буде діяти? і коли?

4. За яким правилом визначають силу Ампера?

5. Як зміниться сила Ампера, якщо силу струму и провіднику збільшити вдвічі? (1 бал)

29 серпня 1831 р. після понад 16 тисяч дослідів англійський фізик і хімік Майкл Фарадей одержав електричний струм за допомогою магнітного поля постійного магніту.

Проведемо дослід
Візьмемо котушку, замкнемо її на гальванометр і будемо вводити та виводити із котушки постійний магніт.

А чи можна викликати струм інакше: рухати не магніт, а з’єднану з гальванометром котушку?

Якщо залишити магніт нерухомим, а рухати котушку (то наближаючи, то віддаляючи її від магніту), то також спостерігатимемо відхилення стрілки гальванометра (рис. а, б)

Коли магніт рухається відносно замкненої котушки, в котушці виникає електричний струм.

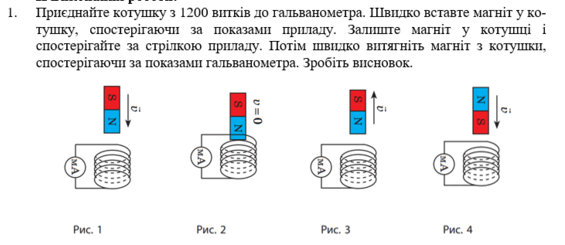

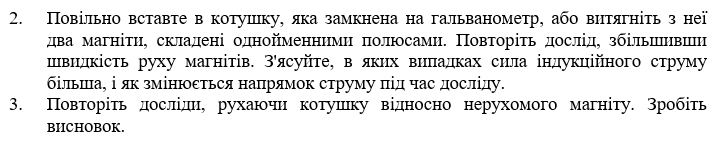

Згадаємо досліди з лабораторної роботи №2

Заповнити таблицю в зошиті (прикріпить фото)

Запишіть висновок і прикріпить фото зошита

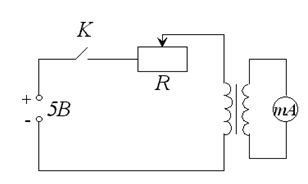

Візьмемо дві котушки — А і В — і надінемо їх на спільне осердя. Котушку В через реостат приєднаємо до джерела струму, а котушку А замкнемо на гальванометр. Якщо пересувати повзунок реостата, то через котушку А буде йти електричний струм.

Струм в котушці А виникатиме як під час збільшення, так і під час зменшення сили струму в котушці В.

А от напрямок струму буде різним: у разі збільшення сили струму стрілка гальванометра відхилятиметься в один бік, а в разі зменшення — в інший.

Струм у котушці — виникатиме також у момент замикання або в момент розмикання кола котушки В.

Зробіть висновок щодо виникнення індукційного струму

Яке практичне застосування має явище електромагнітної індукції?

Візьмемо рамку, що складається з кількох витків дроту, й будемо обертати її в магнітному полі постійного магніту. У рамці виникне електричний струм, наявність якого доводить світіння лампи.

Під час обертання рамки кількість магнітних ліній, що її пронизують, то збільшується, то зменшується. Отже, магнітне поле, що пронизує рамку, постійно змінюється, що й спричиняє появу в рамці індукційного струму.

Електромеханічний генератор — пристрій, у якому механічна енергія перетворюється на електричну.

Схема будови електромеханічного генератора:

1 — статор;

2 — обмотка статора;
3 — ротор;

4 — обмотка ротора

Струм тече по обмотці ротора, створюючи навколо нього магнітне поле, яке пронизує обмотку статора. Під дією пари (на теплових і атомних електростанціях) або води, що падає з висоти (на гідроелектростанціях), ротор генератора починає швидко обертатися. Унаслідок цього магнітне поле, що пронизує обмотку статора, змінюється і в обмотці статора виникає електричний струм. Після низки перетворень цей струм подається до споживача електричної енергії.

Уважно перегляньте відео з теми.
